Descrição

O estúdio inteiro numa mesa que cabe na mochila

O Zoom LiveTrak L6™ é um mixer digital e gravador multifaixa de 10 canais que junta, num único corpo ultracompacto, a mesa de mixagem, a interface de áudio e o gravador que antes ocupavam um rack inteiro. Pensado para músicos, bandas, podcasters, criadores de conteúdo e produtores que vivem em movimento, ele captura cada fonte com fidelidade de estúdio — no palco, no ensaio, na live ou na mesa da cozinha. Compacto, robusto e alimentado por pilhas, é o tipo de equipamento que vai junto e nunca atrapalha.

Por que o LiveTrak L6™ foi feito para você

São duas entradas combo XLR/TRS com phantom power de +48V e quatro entradas estéreo, somando dez streams de entrada para microfones, instrumentos, teclados, módulos e backing tracks. Tudo é convertido em 32-bit float, roteado por um EQ de três bandas por canal e enviado para efeitos internos, saídas auxiliares e gravação simultânea — ao mesmo tempo em que funciona como interface de áudio USB 12-in/4-out para o seu computador, iOS ou Android. É flexibilidade de mesa grande no espaço de um gravador de mão.

Do estúdio ao palco, do quarto à live

Conecte ao computador e grave direto na sua DAW favorita usando o L6™ como interface e superfície de controle; leve a campo e capture um ensaio inteiro em microSD com autonomia de pilhas; ou plugue ao software de streaming e transmita com áudio em qualidade broadcast de qualquer lugar. O mesmo aparelho atravessa o estúdio, o palco e a internet sem trocar de setup — você só leva, liga e grava.

Gravação multifaixa poderosa

O L6™ grava 10 faixas individuais mais a mixagem estéreo completa em cartões microSD, permitindo compartilhar a mix ao vivo na hora ou transferir os stems para a sua DAW e finalizar com calma depois. É a captura completa da apresentação, faixa a faixa, sem mesa de som extra e sem computador no palco.

Tecnologia 32-bit Float

Com preamps de som cristalino e gravação em 32-bit float, o áudio simplesmente não satura — mesmo nas passagens mais altas — e você não precisa ajustar ganho antes de gravar. As entradas mic/line usam circuitos duplos de conversor A/D, o que dispensa o knob de ganho e torna o L6™ ideal tanto para iniciantes quanto para quem precisa de velocidade no set up.

Recursos que cabem no fluxo de trabalho

Quatro pilhas AA dão até cerca de 3 horas de autonomia (mais com NiMH ou lítio), ou você alimenta por bateria USB para uso portátil prolongado. A bordo há três tipos de efeito de envio (Reverb, Delay e Echo), compressor na saída principal que aumenta a sonoridade com saturação natural, MIDI I/O de 3,5 mm para sincronizar e controlar equipamentos externos, quatro sound pads para disparar samples e backing tracks, knobs iluminados por LED e três Memórias de Cena para recall instantâneo da sua mixagem. O L6 Editor Software dá acesso a programação MIDI, parâmetros de efeitos e pontos de envio, e o aparelho ainda pode ser montado em rack Eurorack com os opcionais ERL-6.

Apresentando a LiveTrak L6™

Entradas e saídas

Entradas (Inputs): 2 entradas XLR/TRS combo mais 4 entradas estéreo de 1/4″. No modo MONO x2 você troca uma entrada estéreo por duas entradas mono adicionais, e a entrada USB Return traz backing tracks e áudios vindos do laptop direto para a mixagem.

Saídas (Outputs): as saídas AUX enviam mixagens personalizadas para monitores, efeitos ou dispositivos externos; as saídas MAIN conectam a monitores de estúdio ou caixas de PA ao vivo; e a saída de fone de ouvido conta com controle de volume dedicado.

Explorando a LiveTrak L6™

Conteúdo da Embalagem

• LiveTrak L6™
• Adaptador AC USB AD-17
• Cabo USB-C

Principais recursos

• Mixer digital ultracompacto de 10 canais
• 2 entradas XLR/TRS combo + 4 entradas estéreo
• Gravação simultânea de 12 faixas em 32-bit float no microSD
• MIDI In/Out para controle do mixer e interface MIDI via USB
• 3 Memórias de Cena para salvar configurações de mixer e tempo
• 5 efeitos internos de envio (Send Effects)
• 2 saídas de envio AUX
• 4 sound pads atribuíveis (sampler)
• EQ de 3 bandas com médio ajustável por canal
• Saída de fone de ouvido + saída Master
• Compatível com Eurorack (opcional ERL-6)
• Interface de áudio USB 12-in / 4-out
• Alimentação por 4 pilhas AA ou via USB

Especificações técnicas

Entradas — MIC/LINE

• Conectores: 2 × XLR/TRS combo (XLR: 2 hot; TRS: tip hot)
• Ganho de entrada: ajuste desnecessário (circuitos duplos de conversor A/D)
• Impedância de entrada: XLR ≥ 3,8 kΩ / TRS ≥ 39 kΩ
• Nível máximo de entrada: XLR +4 dBu / TRS +24 dBu
• Phantom power: +48 V (corrente total por canal ≤ 10 mA)

Entradas — LINE (estéreo)

• Conectores: 8 TS phone jacks (balanceados)
• Impedância de entrada: 10 kΩ
• Nível máximo de entrada: +9 dBu

Saídas

• AUX SEND: 2 TRS phone jacks (imp. balanceada); nível máx. +9,5 dBu; impedância 147 Ω
• MASTER: 2 TRS phone jacks (balanceados); nível máx. +15 dBu; impedância 147 Ω
• MONITOR/Fone: TRS phone jack; nível máx. 50 mW + 50 mW (63 Ω); impedância 14,7 Ω
• Buses: MASTER ×1, AUX SEND ×2, SEND EFX ×1

Canal — EQ de 3 Bandas

• HIGH 10 kHz: ±15 dB (Shelving)
• MID 100 Hz – 8 kHz: ±15 dB (Peaking)
• LOW 100 Hz: ±15 dB (Shelving)

Gravador

• Máx. de faixas graváveis simultaneamente: 12
• Máx. de faixas reproduzíveis simultaneamente: 2
• Formato de gravação: 48 kHz, 32-bit float, WAV mono/estéreo
• Mídia: cartões microSDHC / microSDXC (Classe 10 ou superior)

Interface de Áudio

• Canais: 12 de entrada / 4 de saída
• Frequência de amostragem: 48 kHz
• Profundidade de bits: 32-bit float / 24-bit
• USB 2.0; leitor de cartão Mass Storage USB 2.0 High Speed

Áudio — Geral

• Frequência de amostragem: 48 kHz
• Resposta de frequência: 20 Hz – 20 kHz (-1,0 dB)
• Ruído equivalente de entrada (EIN): ≤ -120 dBu (IHF-A) em 150 Ω

Alimentação

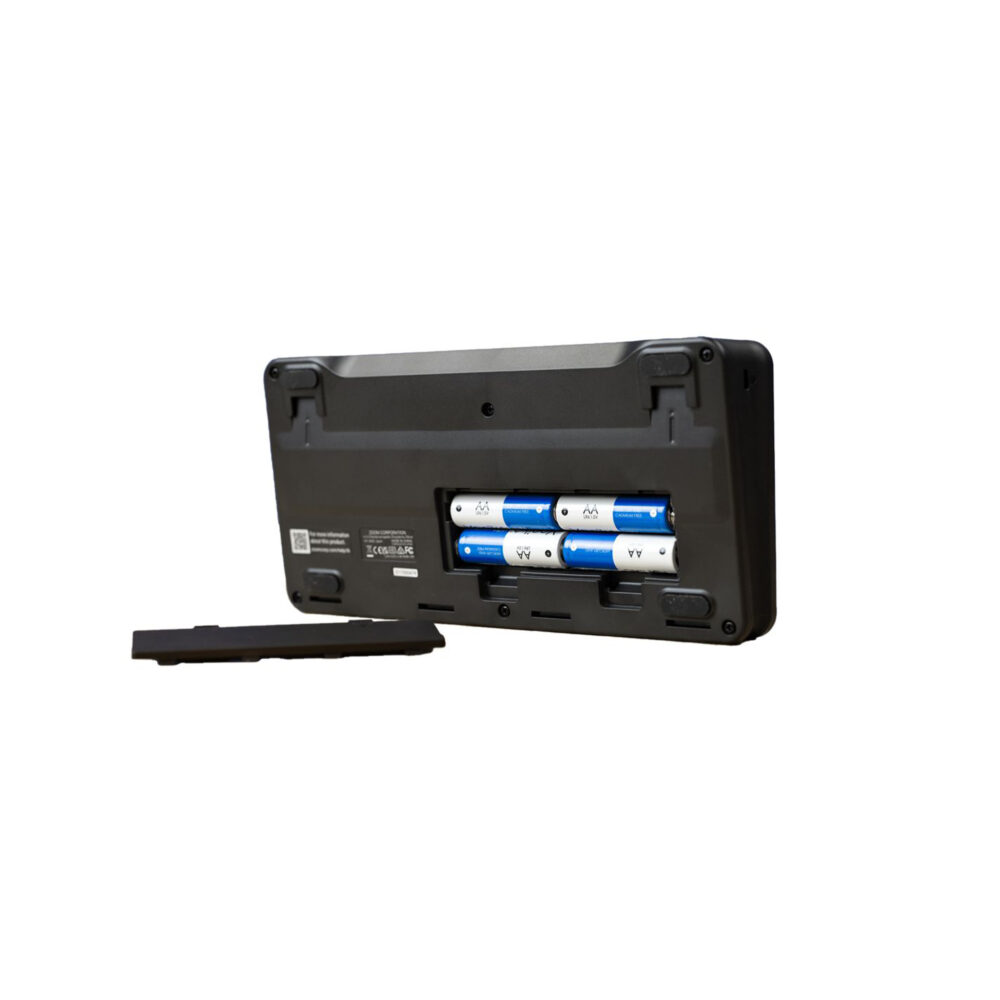

• 4 pilhas AA (alcalinas, lítio ou NiMH recarregáveis)
• Adaptador AC Zoom AD-17: DC 5 V / 1 A; alimentação via USB suportada
• Consumo de energia: máx. 5 W
• Autonomia (gravação): alcalina ~3 h; NiMH 1900 mAh ~3,5 h; lítio ~7 h

Dimensões e Peso

• Dimensões: 223 (L) × 114 (P) × 46,5 (A) mm
• Peso (apenas a unidade): 526 g
